H14 h14 IT14/2的公差怎么看，是什么意思？

曾小姐 悬赏5分

2014-04-12
一客户发来两张图纸，上面标注H14 h14 IT14/2，公差是多少？谢谢

全部回复(7)
  • 螺丝工：这个我也不懂。百度学习回来，基本解释是这样的：IT14是公差等级
    如果H14是正公差，那么h14就是负公差，±IT14/2就是偏差范围，这个还要查表，基本尺寸在IT14公差等级下的偏差范围。我查到的就是这么多。等砖家解答！

    2014-04-12 21:56

  • 笑熬浆糊：H14是孔径公差，下公差为零，上公差（为正值）需要基准尺寸去查表，本图中应该是指槽深和槽宽的尺寸
    h14是轴径公差，上公差为零，下公差（为负值）需要基准尺寸去查表，本图中应该是指杆径和头径的尺寸
    IT14/2是自由公差，为正负值，本图应该是指长度

    2014-04-13 09:38

  • 易勇：路过学习学习

    2014-04-13 10:44

  • 只做螺絲：找本“公差与配合”方面的教科书，啃2小时后就会有“原来是这样”之感慨！

    2014-04-14 15:14

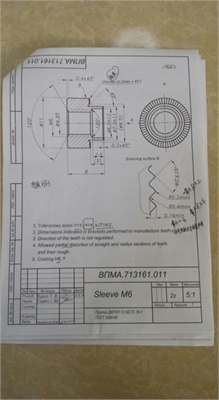

  • 三角螺丝：帮我看看的这份图纸，这h14,H14,±JT14/2都表示什么意思

    2014-09-15 16:23

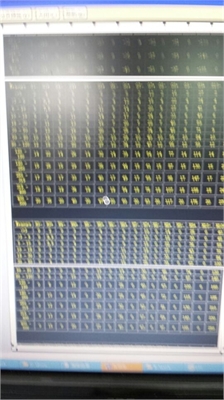

  • 三角螺丝：这是给的仓库资料

    2014-09-15 16:50

  • 三角螺丝：
    引用 6楼 三角螺丝 的回复
    这是给的仓库资料
    不好意思，改正下客户给的参考资料

    2014-09-15 16:54
